| 2009年7月16日，中國兵器工業集團公司在北京宣布，經過3年多艱苦攻關，由內蒙古北方重工集團聯合清華大學等單位研制的3.6萬噸黑色金屬垂直擠壓機獲得成功，這是目前世界上最大的黑色金屬垂直擠壓機。 7月13日12時25分，中國自主研制的這臺3.6萬噸黑色金屬垂直擠壓機，在位于包頭市的北方重工集團完成熱調試，成功擠壓出外徑700毫米、壁厚200毫米的無縫鋼管，標志著中國大口徑厚壁無縫鋼管制造技術一舉打破國外壟斷，并達到世界領先水平。 目前我國60萬千瓦以上超臨界、超超臨界火力發電站和核電站建設中，必不可少的耐高溫高壓大口徑厚壁特種鋼管，90%以上依賴進口。預計今后相當長一段時期，我國發電設備制造每年需此類鋼管約10多萬噸。進口材料使電站的建設成本始終下不來，限制了中國核電、火電的發展。 北方重工3.6萬噸黑色金屬垂直擠壓機的建成，采用擠壓工藝替代目前的鍛造鏜孔工藝，從根本上解決了我國熱電鍋爐管材、石油化工高壓管材需求的矛盾，實現厚壁鋼管制造工藝的跨越發展和黑色金屬擠壓技術的重大突破。同時也為航空鍛件制坯創造了條件。對滿足未來發展超臨界、超超臨界電站提供了保障，具有非常重要的戰略意義。 初步測算，我國自主生產的此類鋼管價格僅為國外的一半，按照當前國外此類鋼管2萬美元每噸的價格計算，項目建成后年銷售收入有望突破50億元，每年可為國家節約30至40億元進口費用。 什么是金屬垂直擠壓機 鋼制品的生產方法通常有軋制、鍛造、拉撥、擠壓等，“擠壓”是指通過施加強大的機械壓力，使被加工的鋼坯產生擠壓變形，最后從模孔中擠出規定尺寸形狀的金屬成品。根據鋼材加工溫度不同以分冷擠壓和熱擠壓兩種。 17世紀法國人用手動螺旋壓力機擠壓出鉛管，用作水管，是為冷擠壓之始。19世紀末實現了鋅、銅和銅合金的冷擠壓，20世紀初期擴大到鋁和鋁合金的擠壓。30年代德國人發明磷化、皂化的表面減摩潤滑處理技術，使鋼的冷擠壓獲得成功，最初用于擠制鋼彈殼。第二次世界大戰后，鋼的冷擠壓推廣到其他國家，并擴大了應用范圍。50年代開始采用熔融玻璃潤滑法，鋼的熱擠壓遂在冶金和機械工業中得到應用和發展。 通常人們根據金屬的顏色和性質等特征，把金屬分成兩大類：黑色金屬和有色金屬。黑色金屬主要指鐵、錳、鉻及其合金，如鋼、生鐵、鑄鐵等。由于鐵制品的表面常常生銹，看去是黑色的，因而稱為黑色金屬。其產量約占世界金屬總產量的95%。黑色金屬以外的金屬稱為有色金屬，又稱非鐵金屬，包括：鋁、鎂、鉀、鈉、鈣、鋰、銣等64種金屬元素。 熱擠壓廣泛用于生產鋁、銅等有色金屬的管材和型材等。鋼的熱擠壓既用以生產特殊的管材和型材，也用以生產難以用冷擠壓或溫?cái)D壓成形的實心和孔心（通孔或不通孔）的碳鋼和合金鋼零件，如具有粗大頭部的桿件、炮筒、容器等。熱擠壓件的尺寸精度和表面光潔度優于熱模鍛件，但配合部位一般仍需要經過精整或切削加工。 萬噸以上黑色金屬垂直擠壓機，主要用于大型電站、石油化工行業急需的大口徑厚壁無縫鋼管制造；屬于世界先進制造技術的極端領域，是一個國家制造能力的標志，涉及設計、制造、運輸、安裝等諸多難題。目前，世界上只有美國威曼·高登公司擁有花費7年時間研制的3.15萬噸擠壓機組，加上德國曼內斯曼公司、日本住友公司等幾乎壟斷了世界全部耐高溫高壓厚壁成型材料。由于國外長期技術封鎖，目前我國大口徑厚壁無縫鋼管不得不從國外大量高價進口。

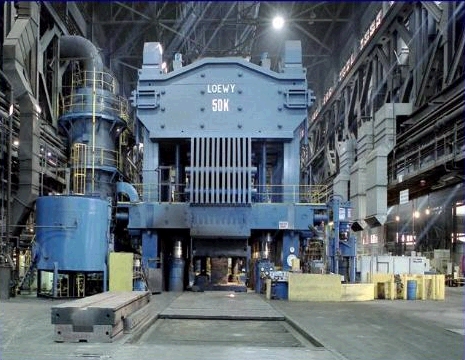

美國LOEWY公司為美國鋁業公司打造的50MN（5000噸）壓力機，是制造飛機起落架和引擎部件的關鍵設備。 自主研發打破壟斷 內蒙古北方重工集團有限公司，始建于1954年，位于包頭市，隸屬于中國兵器工業集團公司。公司占地面積297平方公里，擁有員工1.63萬人，下設40多個子公司，是中國特大型軍工企業之一。具備特種鋼冶煉、鑄鍛造、熱處理、機械加工和總裝調試等能力。 上世紀90年代，北方重工公司已經具備了年產20萬噸鋼水的能力，但最多只能消化8萬噸鋼水，富余的12萬噸特殊鋼能力長期閑置，而在厚壁鍋爐管一直用傳統的加工工藝生產，不僅浪費資源，而且成本居高不下，市場競爭力不強。如果能將鋼水連續生產作業，不僅節電，而且可以大大提高熱效率，尤其是用熱擠壓成材的話，可以提高成本率2到3倍，節能減排潛力非常大。 此前，美國威曼•高登公司研制的3.15萬噸垂直擠壓機組是世界最大的, 再加上德國的曼內斯曼公司、日本的住友公司等，這些外國企業幾乎壟斷了世界全部耐高溫高壓厚壁成型材料。 美國威曼·高登（Wyman Gordon）公司成立于1883年，是全球最大的生產大型高合金擠壓無縫鋼管的供應商之一。其用7年時間研制的3.15萬噸擠壓機組曾經稱霸世界金屬加工業。世界上第一根P91高合金優質無縫鋼管就誕生于威曼高登公司位于美國休斯敦的工廠。此外，美國威曼高登公司還是美國軍工系統最重要的零部件供應商之一，從第一次世界大戰開始，就為美國軍方提供飛機發動機曲軸、螺旋槳、起落架等鍛造部件。第二次世界大戰和朝鮮戰爭讓威曼·高登公司獲得極大發展，成為波音、通用動力、西屋電氣、普惠等公司的供應商。B-52轟炸機、波音707-747客機、C-17運輸機、SR-71偵察機、F-14、F-15戰斗機、民兵洲際導彈等武器上，均有該公司生產的鈦合金鍛造部件。 鑒于世界上目前只有美國威曼·高登公司擁有成熟的無縫管立式擠壓生產技術和設備，為了解決這一問題，北方重工集團先后與德國SMS Meer公司、美國威曼·高登公司協商交流垂直擠壓機生產設計問題，但德國Meer公司初步設計方案僅擠壓機投資就約一億歐元，價格太高無法接受。而美國威曼·高登公司認為擠壓技術是其生存的根本，轉讓技術不可能，合資合作美國政府又不予批準，拒絕進一步商談。 為打破國外高端材料的壟斷，北方重工公司在充分調研論證的基礎上決定啟動研制36000噸黑色金屬垂直擠壓機項目。 企校聯合集成創新 該項目由北方重工公司自籌資金7億元，分兩期建設，一期為自主研發制造1臺世界最大的360MN（3.6萬噸）黑色金屬垂直擠壓機和1臺150MN（1.5萬噸）穿孔制坯壓機，并新增工藝設備63臺套。項目達產后，可年產無縫鋼管5萬噸，二期工程將補充部分加熱、熱處理及精整設備，達到年產各種無縫鋼管12.5萬噸。 從2006年正式啟動以來，北方重工采用集成創新的研發模式，聯合清華大學、太重集團、中冶京唐等國家重點院校與企業集團組建研發團隊。聚積了我國著名金屬材料學專家——兩院院士師昌緒，清華大學鍛壓專家顏永年、林鋒、關任東，軋鍛專家張一弓，金屬擠壓專家魏軍，異型管專家蒙日昌、方源棟，工藝專家段素潔，油缸專家陳偉光等一大批金屬加工行業頂尖科研人才。 他們打破了鍛壓設備傳統的設計理念和方法，在多個方面實現了技術突破：一是采用預應力鋼絲纏繞結構，提高壓機主要承載機架、主工作缸等主要承載部件的疲勞壽命；二是采用預應力坎合結構，控制零件單重，降低制造、運輸難度；三是采用下傳動，以增強設備的穩定性；四是采用成熟的42MPA大流量泵，直接傳動，傳動簡捷可靠，易于維修保養。液壓傳動介質采用礦物油，以利于先進泵、閥技術的應用。 這條包括1臺垂直擠壓機及相關輔助設備63臺套的熱擠壓生產線項目，傾注了工程技術人員太多的心血與汗水，他們?cè)诮?年的奮力攻關中，先后攻克了擠壓工藝、壓機設計、大型鑄件制造、大噸位鋼錠制坯等一系列世界性技術難題；取得了鋼絲纏繞、預應力坎合結構、超大型機架制造安裝調試等一系列重大突破。2009年6月26日1.5萬噸制坯機熱試試車一次成功的基礎上，于7月13日擠壓熱試一次成功。成功擠出第一根合格的厚壁無縫鋼管。 性能優越前景廣闊 清華大學設計的垂直擠壓機，額定壓力、主缸行程均大于美國威曼·高登公司的壓機、雙牌坊側面機架和非均等六缸橫排結構，實現了壓力與速度的分級，更具適應性。 該機可以生產直徑1270mm,最大壁厚300mm厚壁鋼管，幾乎可以擠壓成形目前已有的所有黑色金屬材料。壓機主體設備重量不足4000噸，較俄羅斯計劃開發的Nisma壓機1.47萬噸重量減輕三倍以上，方便了制造，大大降低了制造成本。清華設計的垂直擠壓機工藝技術方案新穎可行，總體性能及經濟指標均優于可知的國外設備。整機最大部件——高22.5米、寬7.4米、厚5米、重達2692噸的機架牌坊，由太重軋鍛設備分公司制造，6月8日由中冶京唐機電公司吊裝完成。 該項目投產后幾乎可以滿足國內厚壁無縫鋼管發展的需要，同時在國際市場占據一席之地，具備了主動同國外企業競爭的實力。 中國鍛壓協會從2003年起就呼吁我國應建設60000噸以上級別模鍛液壓機和25000噸以上級別黑色金屬擠壓機。目前80000噸模鍛液壓機正在建設中，36000噸黑色擠壓機建成投產，標志著中國重型金屬加工設備取得突破性發展。

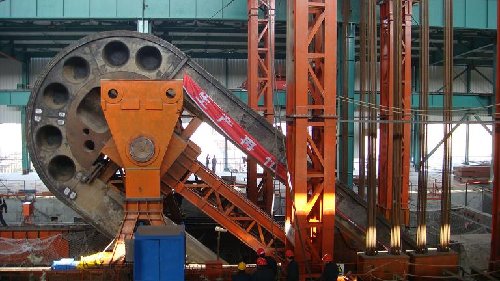

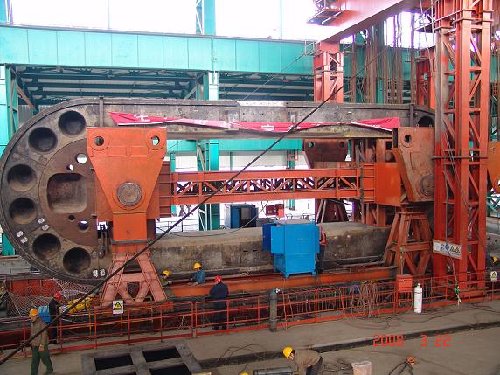

3月21日，總重1500噸的150MN穿管制坯機牌坊成功滑移到指定位置。
總重1500噸的150MN穿管制坯機牌坊成功滑移到指定位置，開始豎起。

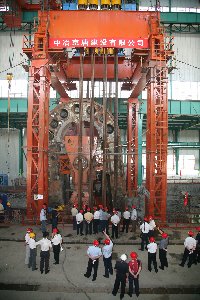

機架牌坊成功吊裝到位

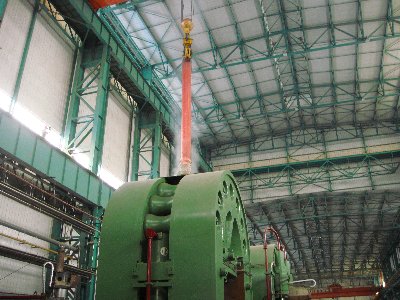

開始?jí)褐频谝桓癖跓o縫鋼管

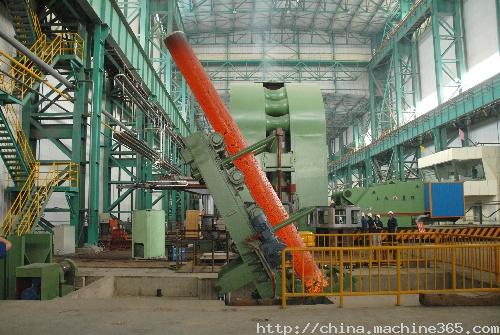

壓機強大的壓力，將鋼錠擠壓成一根根直徑最大1.3米，壁厚30厘米的厚壁無縫鋼管。

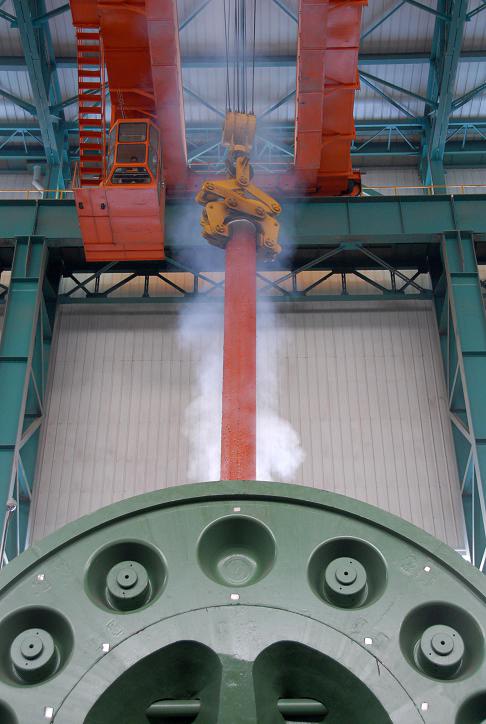

這次壓制的鋼管有十幾米長，外徑700毫米、壁厚200毫米，重達數噸。

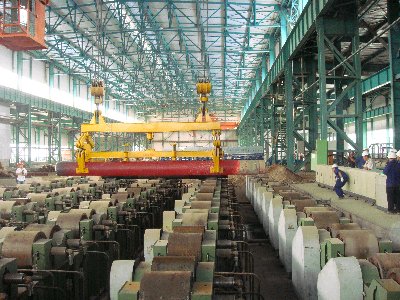

由吊車把尚未冷卻的鋼管吊到生產車間進行冷卻

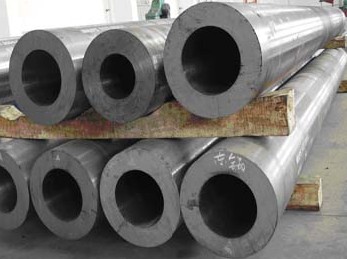

大口徑厚壁無縫鋼管是核電站、火電站建設的重要材料，需要耐高溫高壓、耐腐蝕。國際市場每噸價格高達2萬美元。

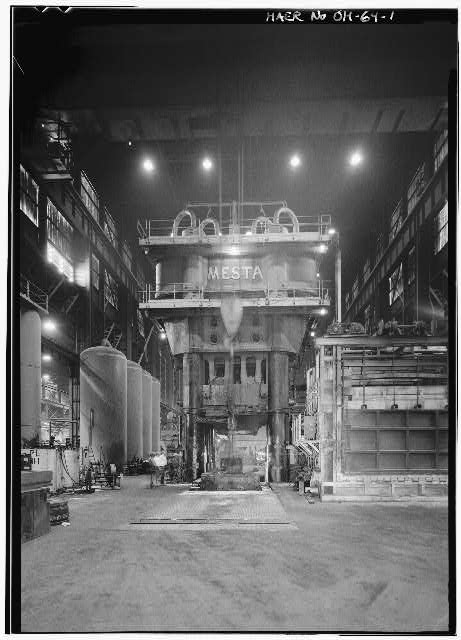

上世紀50年代，美國MESTA公司為美國鋁業公司制造的45000噸模鍛壓力機。美國最新研制的F-35戰斗機起落架、發動機鈦合金部件由其生產。 |
